ZYV6變頻器在恒壓供水上的應用發布時間:2016/7/12 6:12:53 來源：上海中頤變頻器 瀏覽次數:5676 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

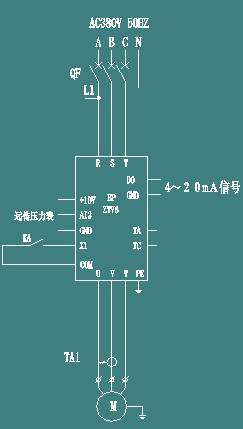

行業概述: 在供水系統中，恒壓供水是指通過檢測管網壓力，在供水系統中水量發生變化時，通過對水泵打水情況進行調節，使得出口壓力始終保持在設定值不變的控制方式。早期供水為了避免供水量變化大的情況，一般采用閥門來調節供水流量，如早期樓宇供水，白天和晚上用水變化大的情況。這個方法雖然比較簡單，但實際上是通過人為增加阻力來實現的，這種方式會浪費大量的電能，以及增加人工和設備使用維護成本。今年來隨著科技發展，早期的一些方法逐漸被新型的恒壓無塔供水所取代。 無塔恒壓供水原理 此系統通過壓力傳感器檢測官網壓力，并以電壓或電流（0-10V或4-20mA）等模擬量的形式反饋至變頻器，其內置PID通過對用戶設定壓力和實際反饋壓力的比對，來相應調節水泵電機的輸出轉速，從而來達到恒壓的效果，在長期用水極少并且不影響用戶用水的情況下，整個系統進入休眠狀態，在水壓降到設置的蘇醒閥值時，系統自動蘇醒投運以保持管網壓力恒定。變頻恒壓供水系統圖如下所示： 系統方案優點： 1. 內置PID功能，可根據用戶實際用水量自動進行水壓檢測，實現恒壓供水。 2. 壓力恒定，避免了傳統供水中壓力過大造成管網破裂以及水龍頭共振現象。 3. 無需供水水箱，投資成本降低，占地空間小。 4. 內置休眠功能，根據實際用水來調節水泵電機的投運轉速，實現節能效果，晚上進入休眠功能，減低噪音，減少擾民。 5. 啟動平滑，減少對電網及設備的沖擊。 6. 全方位對電機進行保護，如：欠壓、過流、過載、缺相、過熱等。 ZYV6變頻器配線圖：
ZYV6變頻器參數調節表：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
