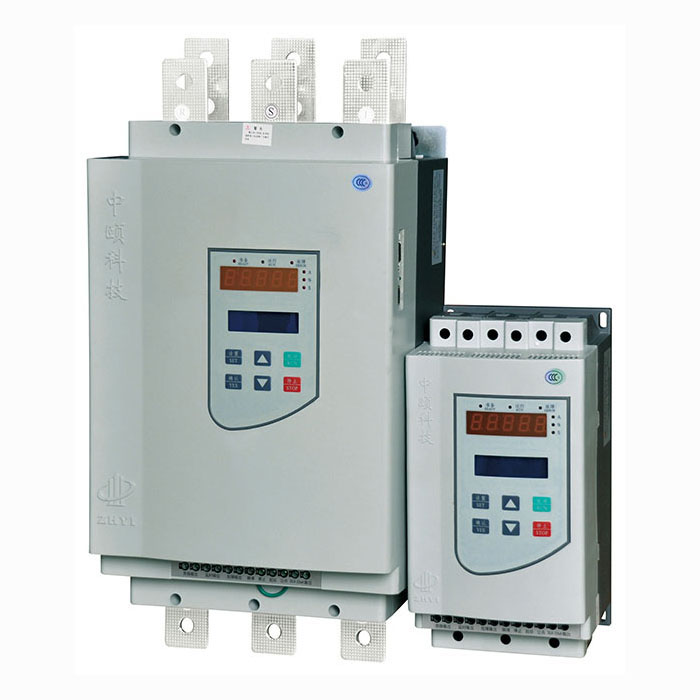

ZYR6漢顯、數顯雙屏智能電機軟起動器 - 上海中頤電氣科技有限公司

ZYR6是基于ZYR3和ZYR5產品上研發的一款集電機啟動器和保護器于一體的新型智能電機軟起動器產品，其具備ZYR3和ZYR5操作簡單，性能可靠，具有完好的啟動效果，產品使用無需外加電機保護器，并在功能上增加485通訊功能（選配件），同時成為國內首款漢顯、數顯雙屏智能電機軟起動器。

■ 產品具備缺相、過載、欠壓、過壓、過熱等多重保護，無需外加電機保護器裝置，啟動和保護一站式
■ 友好的人機對話界面，數顯和漢顯完美并存，各種信息直接反饋給操作者
■ 提供4-20mA模擬電流，有效的和自動化系統對接，實時檢測電機運行電流
■ 具備限流、電壓、電壓+突跳等多種啟動模式可選擇，適合各種復雜工況
■ 能實現一臺軟起動拖動多臺電動機
■ 具備保護報警功能以及故障儲存、啟動次數儲存和查詢功能
■ 485通訊（選配件）和自動化控制更加完美的結合

外控接點特性	旁路輸出	01、02為軟起動器啟動完成后閉合，控制旁路接觸器
	可編程輸出	03、04為繼電器可編程輸出，可編程設置發出準備、啟動、旁路、故障、運行等多種信號
	故障輸出	05、06為故障繼電器輸出，軟起動器發生故障或斷電時閉合，接通電源時斷開（接點容量AC250V/3A）
	瞬停輸入	07和10斷開時電機立即停止（或串接其他保護器的常閉點）
	軟停輸入	08和10斷開時電機執行減速軟停止（或自由停止）
	啟動輸入	09和10閉合時電動機開始啟動運行
	公共端	10為接點輸入信號的公共端子
	模擬輸出	11、12為4-20mA直流模擬輸出，用于監視電動機的運行電流，滿量程20mA時對應電動機標稱額定電流，可外接4-20mA直流電流表監視信號，該輸出負載電阻最大值為300歐
起?？刂铺匦?	起始電壓	30-70%，調節可提升啟動力矩
	停機時間	0-60S可調
	軟起時間	0-60S
	啟動模式	限流、電壓、突跳+電壓等多種啟動模式可選
	控制方式	鍵盤、外控、通訊、鍵盤+通訊等多種控制方式可選
個性保護特性	過載保護	50-200% 額定電流倍數動作時間:1.2<2h;1.5<2min;6<5s
	欠壓保護	40-90% 報警并停車，動作時間<5S
	過壓保護	100-130% 報警并停車，動作時間<5S
	保護選擇	0-4，不保護、輕載、標準、重載、高級多種保護方式可選
	額定電流	額定電流可調，對應電機額定電流讓保護更加完善快速
	參數設置	關鍵參數設置需要兩個參數組合設置才能生效，以免用戶誤操作
使用環境	三相電源	380-1140V±15%，50/60Hz
	適用電機	鼠籠式三相異步電動機
	啟動頻率	建議每小時不超過30次
	抗沖擊	15G/11ms
	抗震能力	海拔3000M以下，振動力裝置0.5G以下
	環境溫度	—30℃-55℃
	環境濕度	93%以下，無冷凝或滴水
	海拔高度	3000m以內不降容（3000m以上，每增加1000m，電流降低5%）
